Опис

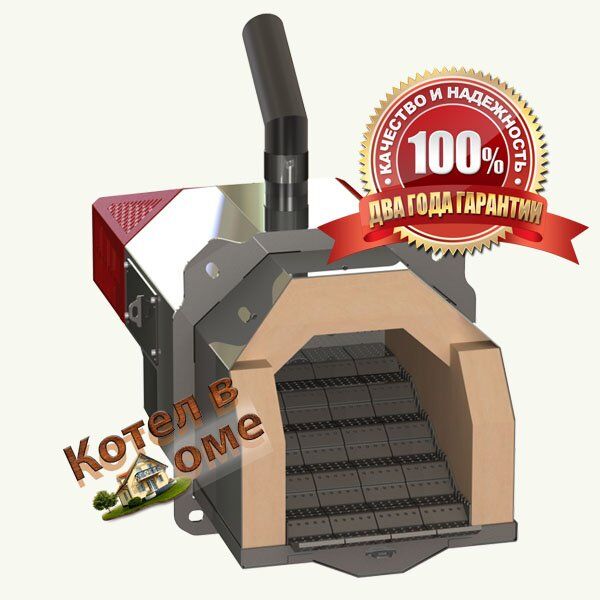

Пеллетная горелка с керамической камерой сгорания на 52 кВт

Пеллетная горелка факельного типа серии OXI Ceramik+52 с подвижными колосниками предназначена для установки в твердотопливных котлах. Представляет собой автоматическую моноблочную модулируемую горелку с электронным управлением, имеющую подвижные самоочищающие колосники. Устройство предназначено для сжигания древесных топливных гранул – пеллет.  Управляет работой факельной горелки автоматический контроллер, который поддерживает заданную пользователем температуру теплоносителя и автоматически подает топливо из бункера. OXI Ceramik + обладает функциями: автоматического розжига, модуляции мощности, затухания, самоочистки от золы, аварийную защиту при возникновении обратной тяги.
Контроллер горелки снабжен входом для подключения комнатного термостата. Комнатный термостат позволяет поддерживать заданную температуру в помещении и удаленно управлять работой горелки.
Дополнительно к горелке можно подключить насос системы отопления (СО), насос и термодатчик бойлера горячего водоснабжения (ГВС) или Дымосос.

Обслуживание горелки пользователем сводится к загрузке топлива в бункер и периодической очистке топки горелки от золы. Помните, что установка и ввод в эксплуатацию должны выполняться сертифицированным специалистом, прошедшим обучение у производителя горелок. Широко применяется для отопления жилых домов и промышленных объектов с помощью топливных гранул – пеллет. Может устанавливаться для замены существующих газовых горелок, жидкотопливных. Данное устройство устанавливается в дверцу твердотопливного котла мощностью до 55 квт.

Комплектация поставки (базовая комплектация):

1. Пеллетная горелка на 52 кВт;
2. Гофрированный трубопровод L=1 м; ø= 70 мм;
3. Контроллер управления в настенном исполнении;
4. Шнек – 1,5 м;
5. Датчик температуры котла – 2 кОм; L= 2 м;
6. Датчик температуры питателя 2 кОм; L= 2 м;
7. Паспорт, инструкция по монтажу и эксплуатации;
8. Гарантийный талон;
9. Карта ввода в эксплуатацию;

Особенности конструкции и управления:

Автоматика управления выпускается в двух вариантах: в настенном корпусе и в напольном корпусе в виде колонны. На контроллере управления расположена панель управления и индикации с жидкокристаллическим дисплеем, светодиодными индикаторами и кнопками, а также выключатель питания. Держатель предохранителя в настенном исполнении контроллера находится под его лицевой панелью.
Подающий шнек представляет собой металлическую трубу, внутри которой расположен винт шнека. В нижней части шнека расположено окно, при установке шнека в бункер вырез окна должен быть обращен вверх. К верхней части шнека при помощи соединительного хомута крепится тройник. Сам привод шнека крепится к тройнику при помощи хомута. Кабель питания подключается к коммутационному блоку шнека.

На досуге, предлагаем почитать некую базовую информацию  о видах пеллетных горелок тут.

Наша рубрика Википедия тепла может Вас заинтересовать и дать ответы на многие вопросы.

Пеллетная горелка + характеристики:

Технические параметры	18 квт	26 квт	37 квт	52 квт	67 квт
Номинальная тепловая мощность, кВт	18	26	37	52	67
Модуляция мощности	Да	Да	Да	Да	Да
Автоматическая очистка колосников	Да	Да	Да	Да	Да
Тип топлива	Пеллета	Пеллета	Пеллета	Пеллета	Пеллета
Габаритные размеры:
Высота, мм	270	270	270	270	289
Ширина, мм	258	258	258	258	348
Глубина, мм	655	655	655	655	793
Диаметр колена горелки, мм	70	70	70	70	70
Ширина топки, мм	204	204	204	204	282
Высота топки, мм	192	192	192	192	241
Разрежение в топке котла, Па	0-10	0-10	0-10	0-10	0-10
Максимальный объемный расход продуктов сгорания, м3/ч при 200 °С	75	110	150	185	250
Уровень шума, дБ (А)	55	55	55	55	55
Вес горелки, не более, кг	19,3	19,7	20,1	20,5	30
Напряжение питания	~220В	~230В	~220В	~220В	~220В
Частота	50 Гц	50 Гц	50 Гц	50 Гц	50 Гц
Предохранитель на входе контроллера, А	5	5	5	5	5
Максимальная потребляемая мощность в режиме розжига, Вт	800	800	800	800	800
Максимальная потребляемая мощность в режиме работы, Вт	100	100	100	100	100
Максимальная мощность подключаемого насоса СО, ГВС или дымососа, Вт	200	200	200	200	200
Степень защиты	IP20	IP20	IP20	IP20	IP20
