Насосная группа без смесительного клапана Termojet НГ — 47

3 850 грн

Описание

Насосная группа без смесительного узла Termojet НГ — 47 — оборудование, которое используется для контуров, которые не требуют управления температурой теплоносителя.

Насосная группа (далее НГ) – это система элементов, предназначенных для регулирования температуры и обеспечения циркуляции теплоносителя в отдельном контуре теплоснабжения (отопление, бойлер горячего водоснабжения, теплый пол и прочее).

Каноническая НГ, в общем случае, состоит из смесительного вентиля, циркуляционного насоса, запорной арматуры и контрольно-измерительных приборов. Для некоторых контуров (контур бойлера ГВС, контур теплообменника бассейна) смесительный вентиль отсутствует.

Как правило, входит в состав распределительного коллектора котельной и монтируется непосредственно на нем.

Общий вид насосных групп, которые используются для описанных выше схем приведен ниже:

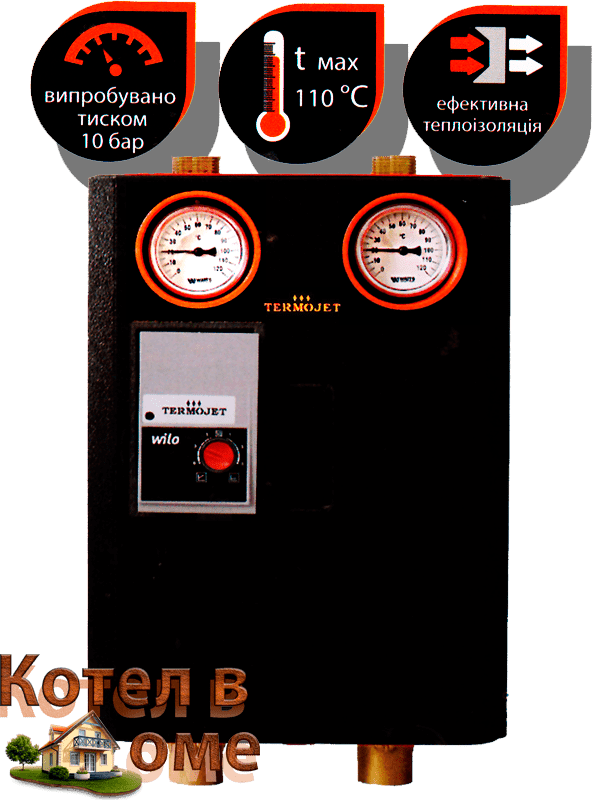

Насосная группа Termojet НГ — 47. Общий вид, принципиальная схема.


Схема насосной группы нг-47 без смесительного узла

Примерами таких схем могут служить:

  • Контуры радиаторного отопления;
  • Контуры подогрева бассейнов и прочее.

Данные насосные группы выполнены с противоположным расположением обратной и подающей линии обозначаются индексом «Л».

Технические характеристики Termojet НГ — 47 без насоса

Технические характеристики Termojet
НГ - 47 без смесителя
Значение
Ду25 мм (1")
Qmax при υ-2 м/с
При Δt=100C20 кВт
При Δt=200C40 кВт
KVS6,3 м3
Максимальный расход1,8 м3
Расстояние между осями125 мм
Максимальная температура900C
Максимальное рабочее давление12 бар
Материал коллектораВысоколегированная сталь
Тип коллектораРаспределительный

Помимо данной модели насосной группы, есть возможность комплектации с насосами следующих видов (в комплект поставки входит НГ — 47 и один из насосов):

Данные по диаметрам:

  • Подключение к коллектору — внутренняя резьба;
  • Подключение к потребителю — внешняя резьба.

Если есть вопросы по монтажу и подключению отопительного оборудования, обращайтесь в фирму Котел в доме. Наши специалисты всегда придут Вам на помощь.



Также, Вы можете ознакомиться с полным перечнем всей продукции для качественной обвязки системы отопления:
