Автоматика для циркуляційного насоса TAL RT-19

Автоматика Tal RT 19 — це електронний терморегулятор для автоматичного керування циркуляційним насосом системи центрального опалення (ЦО). Пристрій вмикає насос при досягненні заданої температури котла та вимикає його після охолодження — без участі користувача. Це скорочує витрати електроенергії, продовжує термін служби насоса та стабілізує роботу всієї системи опалення.

Контролер TAL RT-19 оснащений потенціометром для регулювання температури, перемикачем режимів роботи та захисною функцією антистоп — для запобігання заклинюванню насоса після тривалого простою.

---

Принцип роботи автоматики TAL RT-19

Датчик температури контролера встановлюється на виході котла. Пристрій відстежує температуру теплоносія та керує насосом автоматично:

• Насос вмикається, коли температура котла досягає заданого значення.
• Насос вимикається, якщо фактична температура знижується на 1°C нижче заданої — це забезпечує стабільну роботу без зайвих циклів.
• Гістерезис 3°C запобігає частому перемиканню насоса при незначних коливаннях температури.
• При перевищенні температури ~90°C контролер подає звуковий сигнал тривоги.

Такий алгоритм виключає непотрібну роботу насоса при холодному котлі, що особливо важливо для систем з твердопаливними котлами — робота насоса при згаслому котлі призводить до швидкого охолодження радіаторів через тягу димоходу.

Функція Антистоп

Контролер TAL RT 19 оснащений функцією антистоп — це автоматичний захист від заклинювання ротора насоса під час тривалого простою між опалювальними сезонами. Контролер автоматично запускає насос на короткий час, щоб запобігти закисанню та заклинюванню рухомих частин. Для роботи функції контролер має залишатися підключеним до мережі.

Налаштування контролера TAL RT-19

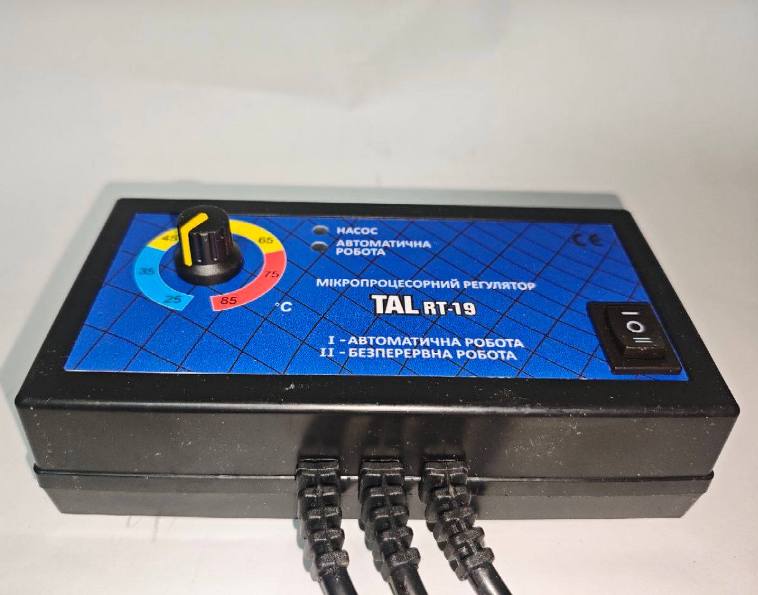

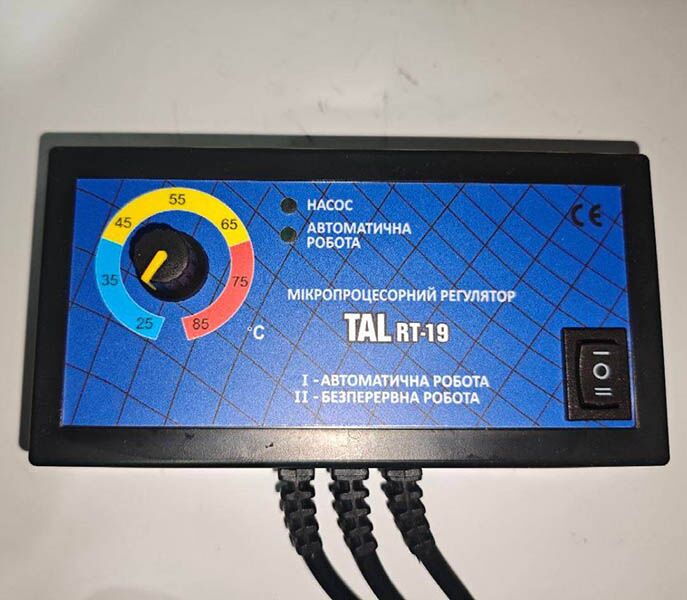

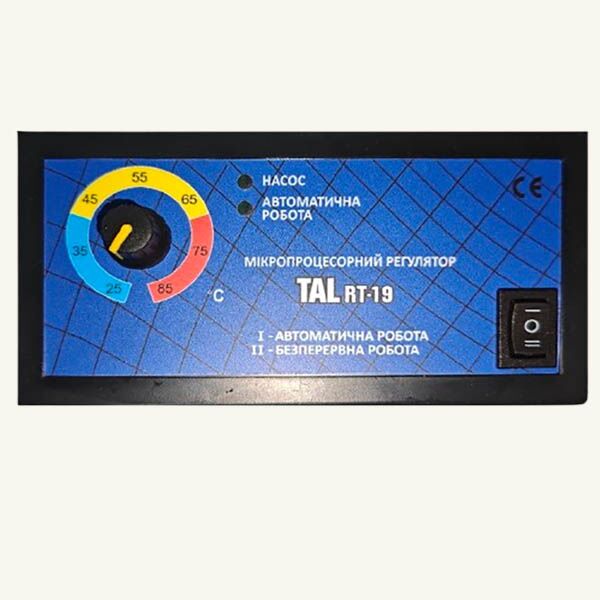

На корпусі блока розташовані потенціометр регулювання температури та перемикач режимів роботи насоса.

• Режим I — автоматична робота — насос керується автоматично залежно від температури котла. Світлодіод «Автоматична Робота» підтверджує активний режим.
• Режим II — безперервна робота — насос працює постійно незалежно від температури. Світлодіод «Насос» сигналізує про примусове увімкнення. Зручно для перевірки насоса або розповітрення системи.
• Налаштування температури ввімкнення — обертанням потенціометра встановлюється потрібна температура в діапазоні 25–85°C.

Де використовують TAL RT-19

• Системи центрального опалення з твердопаливними котлами.
• Системи опалення з газовими або електричними котлами без вбудованого керування насосом.
• Будь-який контур ЦО, де насос має вмикатися після прогріву котла і вимикатися після його охолодження.

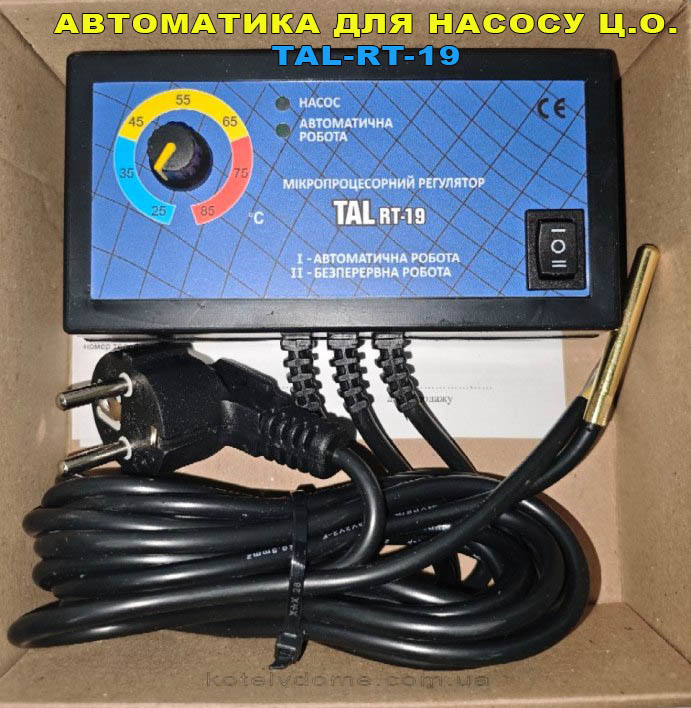

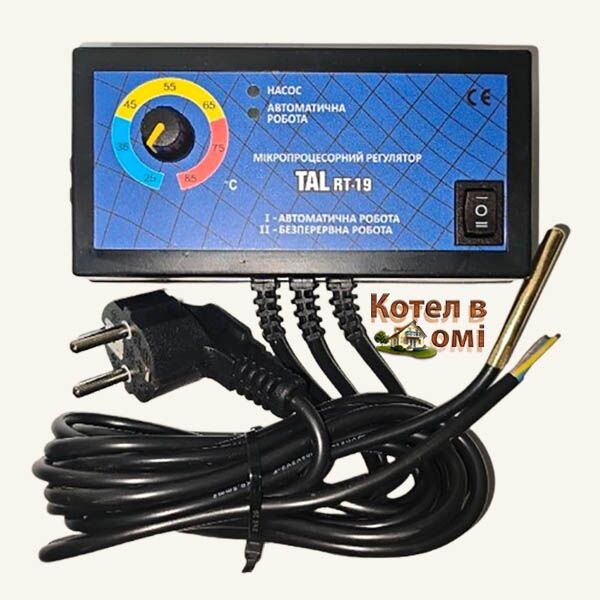

Комплектація:

• Контролер для насоса TAL RT-19.
• Датчик температури.
• Інструкція.
