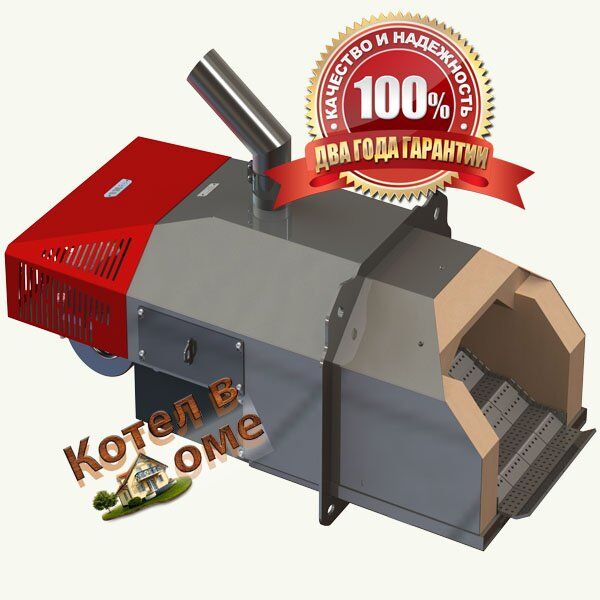

Пеллетная горелка на 67 кВт

89 900 грн

Опис

Автоматическая горелка для пеллет на 67 кВт

Пеллетная горелка факельного типа серии с подвижными колосниками предназначена для установки в твердотопливных котлах. Представляет собой автоматическую моноблочную модулируемую горелку с электронным управлением, имеющую подвижные самоочищающие колосники. Устройство предназначено для сжигания древесных топливных гранул – пеллет.  Управляет работой факельной горелки автоматический контроллер, который поддерживает заданную пользователем температуру теплоносителя и автоматически подает топливо из бункера. OXI Ceramik + обладает функциями: автоматического розжига, модуляции мощности, затухания, самоочистки от золы, аварийную защиту при возникновении обратной тяги.
Контроллер горелки снабжен входом для подключения комнатного термостата. Данная опция позволяет поддерживать заданную температуру в помещении и удаленно управлять работой горелки.
Дополнительно к горелке можно подключить насос системы отопления (СО), насос и термодатчик бойлера горячего водоснабжения (ГВС) или Дымосос.

Konstruksii gorelki oxi

Обслуживание горелки пользователем сводится к загрузке топлива в бункер и периодической очистке топки горелки от золы. Помните, что установка и ввод в эксплуатацию должны выполняться сертифицированным специалистом, прошедшим обучение у производителя горелок. Широко применяется для отопления жилых домов и промышленных объектов с помощью топливных гранул – пеллет. Может устанавливаться для замены существующих газовых горелок, жидкотопливных. Данное устройство устанавливается в дверцу твердотопливного котла мощностью до 75 квт.

gorelki oxi

Базовая комплектация:

  1. Пеллетная горелка на 67 кВт;
  2. Гофрированный трубопровод;
  3. Контроллер управления в настенном исполнении;
  4. Шнек – 1,5 м;
  5. Датчик температуры котла – 2 кОм; L= 2 м;
  6. Датчик температуры питателя 2 кОм; L= 2 м;
  7. Паспорт, инструкция по монтажу и эксплуатации;
  8. Гарантийный талон;
  9. Карта ввода в эксплуатацию;

Особенности конструкции и управления:

Автоматика управления горелками выпускается в двух вариантах: в настенном корпусе и в напольном корпусе в виде колонны. На контроллере управления расположена панель управления и индикации с жидкокристаллическим дисплеем, светодиодными индикаторами и кнопками, а также выключатель питания. Держатель предохранителя в настенном исполнении контроллера находится под его лицевой панелью.
Подающий шнек представляет собой металлическую трубу, внутри которой расположен винт шнека. В нижней части шнека расположено окно, при установке шнека в бункер вырез окна должен быть обращен вверх. К верхней части шнека при помощи соединительного хомута крепится тройник. Сам привод шнека крепится к тройнику при помощи хомута. Кабель питания подключается к коммутационному блоку шнека.

Shema gorelki oxi

На досуге, предлагаем почитать некую базовую информацию  о видах пеллетных горелок тут.

Наша рубрика Википедия тепла может Вас заинтересовать и дать ответы на многие вопросы.

Технические характеристики:

Технические параметры18 квт26 квт37 квт52 квт67 квт
Номинальная тепловая мощность, кВт1826375267
Модуляция мощностиДаДаДаДаДа
Автоматическая очистка колосниковДаДаДаДаДа
Тип топливаПеллета Пеллета Пеллета Пеллета Пеллета
Габаритные размеры:
Высота, мм270270270270289
Ширина, мм258258258258348
Глубина, мм655655655655793
Диаметр колена горелки, мм7070707070
Ширина топки, мм204204204204282
Высота топки, мм192192192192241
Разрежение в топке котла, Па0-100-100-100-100-10
Максимальный объемный расход продуктов сгорания, м3/ч при 200 °С75110150185250
Уровень шума, дБ (А)5555555555
Вес горелки, не более, кг19,319,720,120,530
Напряжение питания~220В~230В~220В~220В~220В
Частота50 Гц50 Гц50 Гц50 Гц50 Гц
Предохранитель на входе контроллера, А55555
Максимальная потребляемая мощность в режиме розжига, Вт 800800800800800
Максимальная потребляемая мощность в режиме работы, Вт 100100100100100
Максимальная мощность подключаемого насоса СО, ГВС или дымососа, Вт200200200200200
Степень защитыIP20IP20IP20IP20IP20
