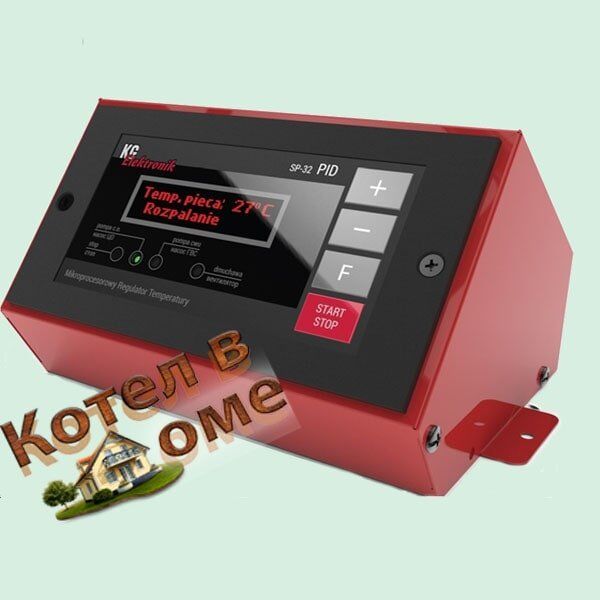

Автоматика KG Elektronik KG SP-32 PID на два насоса, с возможностью подключения датчика дымовых газов

Контроллер для твердотопливного котла KG Electronik SP-32 PID имеет основные регулировочные функции – управляет циркуляционным насосом, насосом горячего водоснабжения, вентилятором. Интеллектуальный блок управления широко применяется для качественного сжигания древесины, угля, торфа, опилок, брикетов и мелких частиц.
Использование нового алгоритма управления Smart делает его полностью универсальным устройством, с возможностью подключения датчика PT-1000 и комнатного термостата. Благодаря использованию нового алгоритма PID контроллер предотвращает ненужные потери тепла при горении котла. Показатель экономичности работы при зажигании достигает 25%. Существенно увеличивает интервал горения различных видов топливного сырья, уменьшает подходы к отопительным агрегатам. Благодаря инновационным технологиям компании KG ELEKTRONIK, удалось сделать работу котлов более экономной. Цифровой пульт имеет качественный и хорошо читаемый ЖК-дисплей с меню на польском и русском языках. Конструкция – это металлический надёжный корпус, отлично изготовленные гнёзда для подключения всех кабелей и проводов.

Во время эксплуатации пользователь имеет на выбор 2 вида работы вентилятора:

CS – автоматическая плавная модуляция вентилятора;
STD – мощность вентилятора устанавливается пользователем в меню.
В опции CS автоматика сама автоматически уменьшает работу вентилятора при возрастании температуры котла. Это защищает котел от температурных “ударов”.
При подключении датчика дымовых газов PT-1000 автоматика будет автоматически контролировать температуру выводимых отработанных газов.
При температуре на выходе из котла более 150 градусов °C мощность вентилятора модулируемо уменьшается и наоборот, так же панель LED мигает в зависимости от мощности работы вентилятора.

Каждый обладатель польских и отечественных твердотопливных котлов Котлант, Альтеп, Кронас, Мартен, пиролизных котлов ДМ Стелла, знает не понаслышке, о современных контроллерах на два насоса.

Исходя из параметров двух датчиков (воды и газа), польский контроллер KG Elektronik KG SP-32 PID точно управляет работой циркуляционного, насоса ГВС и нагнетательным вентилятором в индивидуальных отопительных системах. Полностью адаптирован до перепадов тока в электрических сетях. Имеет стабилизатор напряжения, выдерживающий перепады сети от 168 – до 258 Вольт.

Данная модель дополнительно оснащается температурным датчиком сгорания отработавших газов. Благодаря этому, используя новый алгоритм CONTROL SMART контроллер более точно определяет момент для корректировки мощности оборотов нагнетающего вентилятора и существенно экономит топливо. Позволяет наилучшим способом обеспечить оптимальные процессы горения/тления для получения максимального КПД котла.

На главной панели автоматического контроллера есть ряд кнопок, с помощью которых производится настройка работы разного оборудования. А кнопками «+» и «-» производится изменение настраиваемых параметров.

Контроллер KG Elektronik KG SP-32 PID – технические характеристики:

KG Elektronik SP-32 PID	Значение
Страна производитель	Польша
Назначение	Для котлов, вентиляторов, насоса Ц,О и насоса ГВС
Тип комплектующего	Контроллер / автоматика
Температура угасания	0…+99 °С
Термостойкость датчика	-10...+120 °С
Температура окружающей среды	-10…+50 °С
Время розжига	15...90 мин.
Время продувки	0...90 сек.
Перерыв продувки	1...15 мин.
Управление вентилятором	Да
Управление циркуляционным насосом отопления	Да
Управление насосом ГВС	Да
Гистерезис (регулируемый)	1...5 °С
Регулировка мощности вентилятора	20-100%
Напряжение сети	220-240 В
Мощность потребляемая	2,3 ВТ
Нагрузка выхода вентилятора	200 ВТ
Нагрузка насоса отопления	100 Вт
Нагрузка насоса ГВС	100 Вт
Длина кабеля подключения насосов	1,7 м
Длина кабеля подключения	1,5 м
Длина кабеля подключения датчиков Ц.О. и термика	0,6 м
Длина кабеля подключения датчика бойлера ГВС	2,5 м
Цифровой дисплей	Да

Безопасное пользование блоком управления:

• Электронный блок управления KG Elektronik KG SP-32 PID должен работать в температуре окружающей среды не более 50 С. Запрещена работа в сыром помещении, с риском попадания воды на корпус.
• Во время подключения к блоку управления разного оборудования, контроллер необходимо отключить от тока.
• Во время гроз и громов, котловая автоматика должна быть полностью обесточена от напряжения.
