Дымоходы и составные детали в 3D. Готовый комплект

С течением времени, современные системы отопления превратились в достаточно сложные конструкции, которые имеют множество составных частей, делающих управление процессом горения очень гибким. Для управления интенсивностью горения в автономных отопительных системах, были придуманы автоматические контроллеры. Эти электронные устройства регулируют работу вентиляторов, дымососов, циркуляционных насосов, смесительных клапанов, позволяют держать постоянную температуру горения и повышают суммарный КПД.

Для осуществления эффективной циркуляции теплоносителя в системах отопления — были разработаны специальные насосы, которые включаются/изменяют интенсивность подачи, в зависимости от многих выставленных параметров.

Система дымоудаления также не осталась без внимания инженерной мысли. Для отвода дыма и продуктов сгорания, многими компаниями разрабатываются разного вида конструкции, объединяющиеся в готовые комплексы, в народе называемые дымоходами. Они имеют разные сложности строения, состоят из многих элементов и могут иметь как одностороннюю компоновку, так двустороннюю, т.е. не утепленные и утепленные.

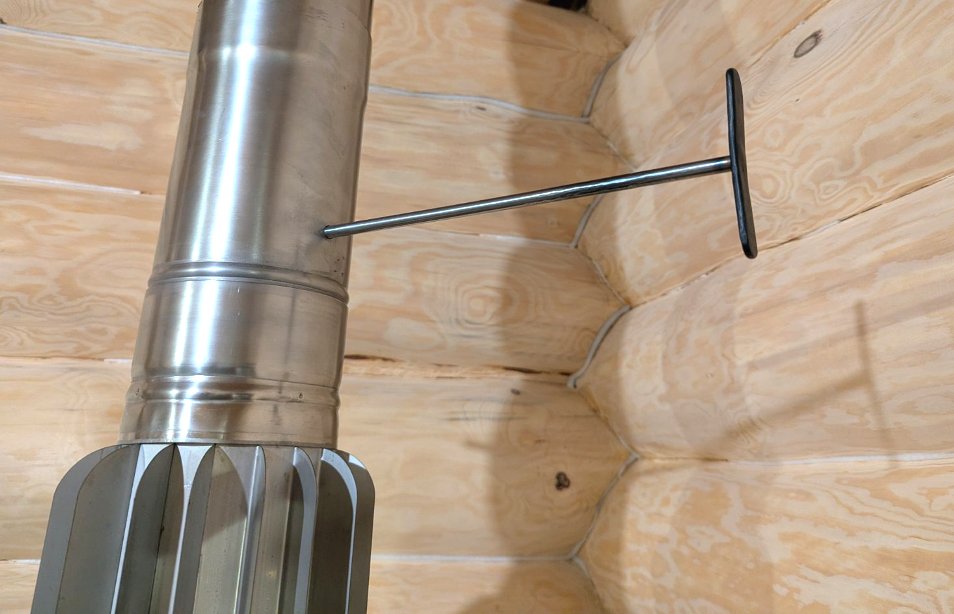

Современные дымоходы выполняются из разработанной немецкими учеными стали марки AISI, с возможными добавлениями разных компонентов. Этот вариант наиболее эффективен. По-скольку дымоходы, выполненные из нержавеющей стали:

  • долговечны;
  • обладают повышенной коррозионной устойчивостью;
  • дешевые;
  • куда эффективней старых кирпичных дымоходов;
  • легко заменяемые.

Так же, есть возможность интеграции различных приспособлений в монолитную единую конструкцию дымохода. Элементы эти могут собирать конденсат от дымогазов, улавливать искры, стабилизировать тягу и прочее.

Общий вид односторонней системы дымохода

Одним из самых полезных свойств данных дымоходных конструкций — является их взаимозаменяемость и относительная свободность в правилах установки. Так, для верхней детали (в нашем случаи Искрогаситель), существует вариация выбора, замены и монтажа различных комплектующих для дымохода, исходя из желаний и тонкостей отопления каждого пользователя. Если, условно, топить дровами твердотопливный котел, печку, буржуйку на большой мощности, то данный элемент (Искрогаситель) придется очень кстати. В качестве альтернативы есть возможность установки других элементов: грибок, дефлектор, конус, переходник, окончание, флюгер, крыза и прочие

На модели ниже более детально представлен Искрогаситель

Спускаясь по представленной конструкции комплекта дымохода сверху-вниз, в статьи ниже будет изображена большая часть комплектующих индивидуально. Важно сказать, что данные модели ультимативны: все зависит от необходимого Вам диаметра дымохода, а все прочие компоненты подбираются исходя из этого параметра.

Следующий элемент — окапник (розетка). Имеет декоративную цель и устанавливается в месте прохода соединения дымохода через стенку или крышу с внешней ее части — для придания аккуратного и эстетического вида.

Крыза — деталь, применяющаяся вместе с окапником, используется для соединения трубы, проходящей через перекрытие (зачастую применяется на внешней части крыши). Является изоляционным элементом надежности, служит для пожаробезопасной эксплуатации дымоходов в деревянных домах, коттеджах, дачах. Переход производится для большого количество углов (наклона кровли) 0-15°, 15-30°, 30-45° и выше.

Модель окапника и универсальной крызы



Дальше, относительно первой, главной конструкции дымохода, следуют трубопроводы. Трубы из нержавейки с примесями титана, по которым идет дым и угарные газы системы отопления.

Конструкция дымоходных труб



Следующие элементы находятся на перепутье движения дыма. Одна часть — это отвод продуктов сгорания непосредственно из самого котла. Вторая — для сбора конденсата от дымогазов.

Первая часть имеет все те же стандартные элементы. Единственное что можно выделить — это переходник для подключения непосредственно к самому котлу. Он должен иметь большую точность подключения дымохода к источнику отопления. Несоответствие размеров подключаемого адаптера, пагубно влияет на эффективность отвода продуктов сгорания. Может привести к загрязнению помещения и отравления угарным газом.

Вторая часть тоже является весьма полезной конструкцией. Этот элемент отвечает за сбор конденсата в системе дымоотвода. Это не удивительно, ведь дым при выходе из обогревающего устройства, может иметь достаточно большую влажность. Во время движения продуктов сгорания и соприкосновения их со стенками дымохода, существует вероятность того, что жидкость, находящаяся в системе дымогазов будет оставаться на них, а далее под действием силы тяжести стекать вниз. При достаточно долгом процессе горения, может накопиться довольно много влаги, которую со временем необходимо убирать. Именно для слива конденсата и ревизии предназначена последняя «часть» дымоходного комплекта.

3Д модель тройника, колена и переходника к котлу



И, наконец, последние три модели из которых состоит ревизионная часть системы одностороннего дымохода. Ревизионный тройник, капельник для слива и крышка (ревизия).

Элементы ревизионной части системы дымоходов



Конечно, в полноценной конструкции дымоудаления может быть куда больше различных составных частей. Мы попытались изобразить самые основные и наиболее часто встречающиеся.
А для любителей посмотреть другие 3D модели — предлагаем посмотреть следующие:


Также, советуем заглянуть в нашу рубрику — «Википедия тепла», в которой мы стараемся давать читателям и потенциальным обладателям любых элементов систем отопления информацию по выборе котлов, их рейтинги, параметры работы, подборе автоматики и много прочего.

Конечно, выбор дымохода из нержавейки вопрос достаточно обширный и имеющий много подводных камней, с которыми мы сможем помочь Вам. Чтобы купить элементы дымоходов для систем отопления по цене без «скрытых» комиссий, с доставкой в любую точку Украины (например, Киев, Херсон, Харьков, Одесса, Днепр), звоните: ✆ +38 (097) 686-00-90✆ +38 (050) 773-45-41
