Опис

Насосная группа со смесительным узлом Termojet НГ – 48 – оборудование, которое используется для контуров, которые нуждаются в управлении температурой теплоносителя при наличии автоматики в системе.

Насосная группа (далее НГ) – это одна из составляющих систем быстрого монтажа, предназначенных для регулирования температуры и обеспечения циркуляции теплоносителя в отдельном контуре теплоснабжения (отопление, бойлер горячего водоснабжения, теплый пол и прочее).

Каноническая НГ, в общем случае, состоит из смесительного вентиля, циркуляционного насоса, запорной арматуры и контрольно-измерительных приборов. Для некоторых контуров (контур бойлера ГВС, контур теплообменника бассейна) смесительный вентиль отсутствует.

Как правило, входит в состав распределительного коллектора котельной и монтируется непосредственно на нем.

Общий вид насосных групп, которые используются для описанных выше схем приведен ниже:

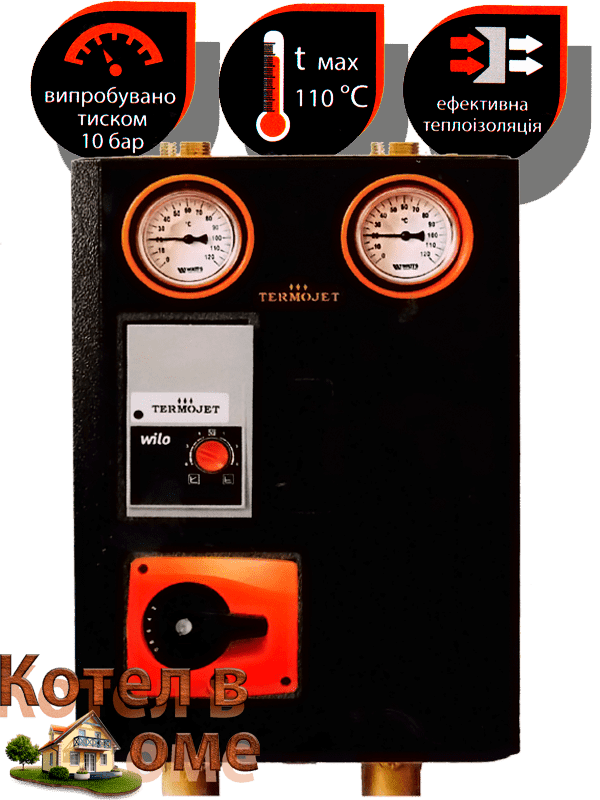

Насосная группа Termojet НГ – 48. Общий вид, принципиальная схема.

Примерами таких схем могут служить:

• Контуры теплого пола;
• Контуры радиаторного отопления.

Данные насосные группы выполнены с противоположным расположением обратной и подающей линии обозначаются индексом «Л».

Технические характеристики Termojet НГ – 48

Termojet НГ - 48	Значение
Ду	25 мм (1")
Qmax при υ-2 м/с
При Δt=100C	20 кВт
При Δt=200C	40 кВт
KVS	6,3 м3/ч
Максимальный расход	1,8 м3/ч
Расстояние между осями	125 мм
Максимальная температура	900C
Максимальное рабочее давление	12 бар
Материал коллектора	Высоколегированная сталь
Тип коллектора	Распределительный

Данные по диаметрам:

• Подключение к коллектору – внутренняя резьба;
• Подключение к потребителю – внешняя резьба.
